產品說明:

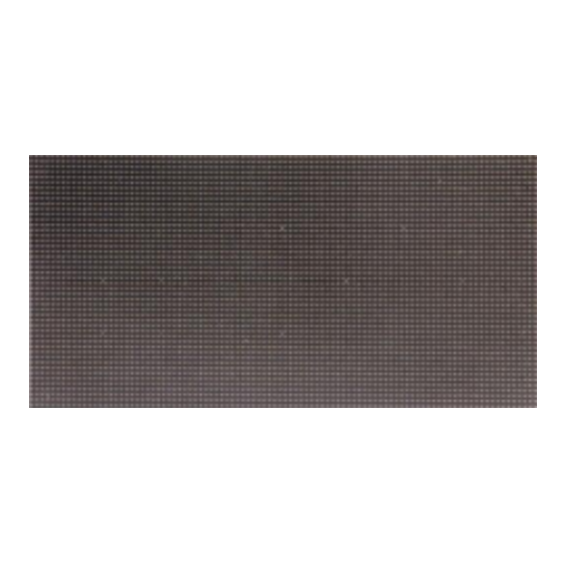

●室內D3.0全彩表貼三合一單元板主要由紅色LED晶片、綠色LED晶片和藍
色LED晶片封裝為一個像素點后組成矩陣,再固定到塑膠套件上而成;
●此單元板含有驅動芯片和輸入緩沖芯片,連接到LED顯示屏控制系統即可顯
示視頻、圖像和文字信息等;
●通過OE信號驅動紅色LED、綠色LED和藍色LED的驅動芯片,可形成
16,777,216種顏色變換;
●此單元板可以按水平和垂直方向任意拼接,從而拼成不同大小的顯示屏
單元板特點:
●高對比度可達到良好的顯示效果
●用超高亮的LED和優質的塑膠件
●重量輕易于安裝、拆卸
●可進行單點、單燈維護,成本低
●采用恒流方式驅動LED,發光均勻,功耗低
●像素間距為3.33mm,共有96*48個像素點,每個像素點由1R1G1B組成
單元板技術參數 | |||||
像素點間距 | 3.33mm | 輸入電壓(直流) | 4.8-5.5V | 重量 | 0.38kg±0.05kg |
像素構成 | 1R1G1B | 單元板功率 | ≤30W | 套件材料 | 聚碳酸脂PC料 |
尺寸(長*寬*厚) | 320*160*14.6mm | 最大電流 | 6A±0.1A | 銅螺母 | 6*8*M4 |
結構特點 | 燈驅合一 | 像素密度 | 90000Dots/㎡ | 驅動方式 | 1/24恒流驅動 |
燈管類型 | SMD2121 | 單元板分辨率 | 96*48=4608Dots |
箱體技術參數 | |||
簡易快速拆裝箱-鋁轉角規格(長*寬*厚) | 640mm*640mm*63mm | 平均功耗 | ≤120W |
箱體分別率 | 192*192=36864Dots | 最大功耗 | ≤240W |
箱體面積 | 0.4609㎡ | ||
箱體重量 | 5.25Kg±0.05kg |
屏體技術參數 | |||
亮度 | ≥850cd/㎡ | 亮度均勻性 | >0.95 |
屏幕水平視角 | 120±10度 | 屏幕垂直視角 | 120±10度 |
最佳視距 | ≥3.0m | 盲點率 | 小于萬分之三 |
最大功耗 | ≤850w/m2 |
系統控制參數 | |||
灰度等級 | 紅、綠、藍各12-16bits | 顯示顏色 | 16777216種 |
換幀頻率 | ≥60幀/秒 | 刷新頻率 | ≥1920HZ(全灰度場) |
控制方式 | 計算機控制,逐點一一對應,視頻同步,實時顯示 | 亮度調節 | 256級手動/自動 |
輸入信號 | DVI/VGA,視頻(多種制式),RGBHV、復合視頻信號、S-VIDEO,Ypbpr(HDTV) |
系統工作特性 | |||
使用壽命 | ≥10萬小時 | 平均無故障時間 | ≥1萬小時 |
衰減率(工作3年) | ≤15% | 連續失控點 | 0 |
離散失控點 | <0.0001 | 盲點率 | <0.0001,出廠時為0 |
工作溫度范圍 | -20至50℃ | 工作濕度范圍 | 10%至90%RH |
屏幕水平平整度 | <1mm/㎡ | 屏幕垂直平整度 | <1mm/㎡ |
防護性能 | 超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷 |
